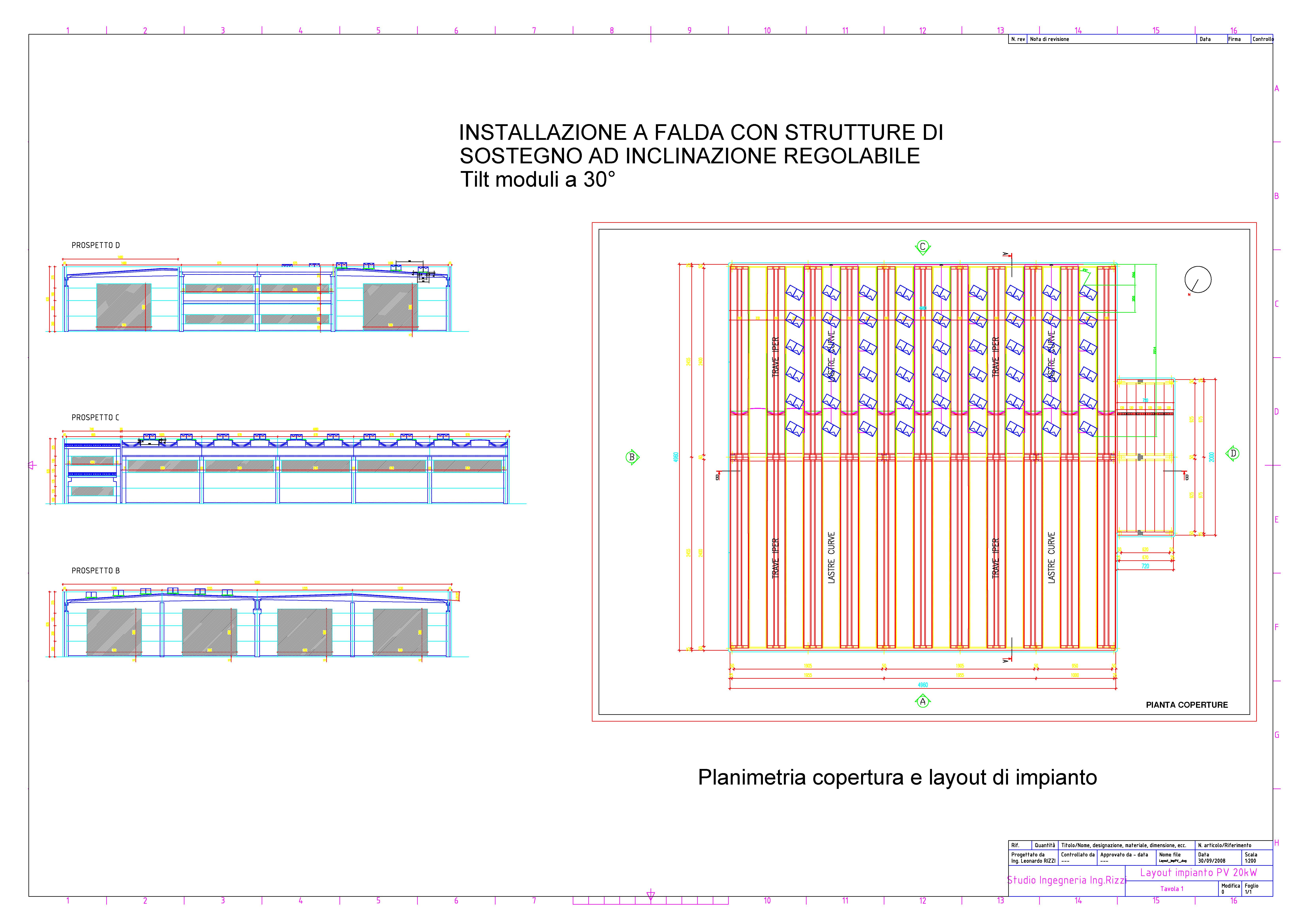

Progettazione e realizzazione di un impianto fotovoltaico con potenza di picco da 20kW per uso industriale, in autoconsumo e scambio sul posto, installato su capannone di un opificio con tetto a doppia falda. La struttura di sostegno, costituita da elemeni strutturali in profilati di alluminio dotati di staffe ed elementi speciali per il fissaggio alla struttura prefabbricata ed il successivo montaggio in sicurezza dei moduli, con la possibilità di orientare i moduli fotovoltaici consente di regolare l'angolazione della superficie attiva dei moduli sino al raggiungimento dell'angolo di tilt ottimale, al fine di massimizzare il rendimento di conversione dell'intero impianto.

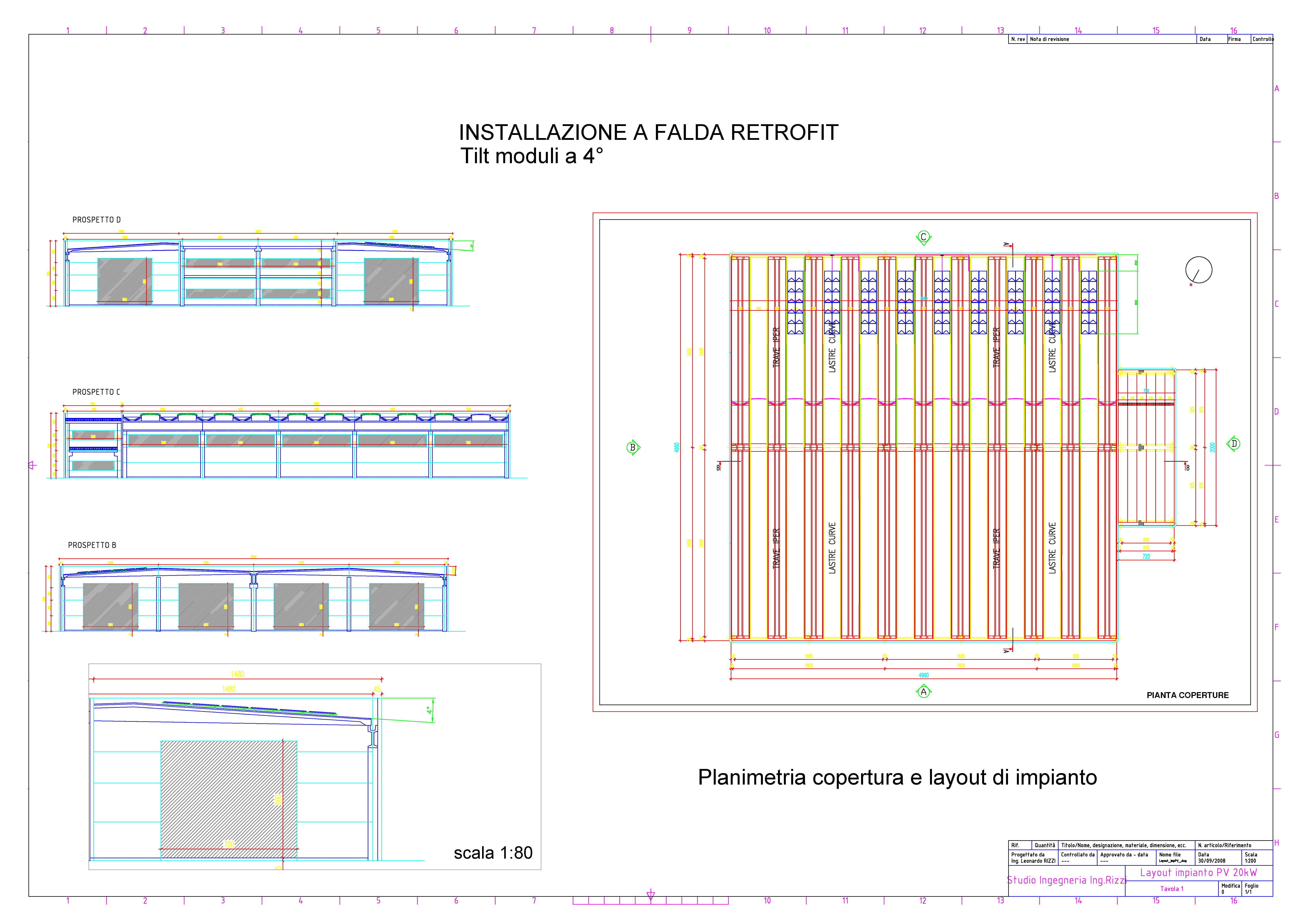

In alternativa all'installazione su struttura di sostegno regolabile ed orientabile, per ragioni di compattezza nell'installazione e conformità architettonica con la struttura dell'edificio può essere necessario effettuare la posa in opera delle strutture metalliche di sostegno e dei pannelli seguendo l'inclinazione della falda esistente e le superfici disponibili e praticabili. In questo caso si riesce a massimizzare la superficie di copertura, minimizzando le distanze tra le stringhe parallele e abbattendo l'effetto di auto-ombreggiamento, a discapito della massima resa legata all'efficienza di conversione per modalità di esposizione all'irraggiamento solare.

 Dettaglio delle strutture metalliche di sostegno per l'ancoraggio al fabbricato, in funzione della pendenza e delle superfici disponibili ed utilizzabili, con valutazione degli ingombri, impatto visivo sulle viste prospettiche ai fini del rispetto dei vicoli architettonici previsti dalle vigenti normative, studio di fattibilità e pianificazione degli interventi manutentvi, ordinari e straordinari.

 Progettazione elettrica e dimensionamento linee di produzione e distribuzione energia elettrica, monofase e trifase, in c.c. (Corrente Continua) lato generatore fotovoltaico sino al quadro di interconnessione di campo, ed in c.a. (Corrente Alternata) lato inverter sino al quadro generale e, tramite la linea di alimentazione principale, sino al collegamento con il sistema di contabilizzazione bidirezionale (nel caso di connessioni che prevedano il regime di scambio sul posto) ed al punto di consegna del Gestore di Rete.

 Predisposizione del progetto elettrico con elaborazione delle tavole planimetriche e sovrapposizione del layer delle linee elettriche, dei quadri, del generatore PV di campo, dimensionamento delle linee elettriche di alimentazione, sezione e numero cavi, interruttori di protezione differenziali, magnetotermici, protezione dalle sovratensioni con scaricatori a stato solido, protezione da c.c. (corto circuito) per le stringhe del generatore, redazione degli schemi unifilari di dettaglio e carpenteria dei quadri di alimentazione.
